環保門禁電子臺賬系統方案

一、方案背景

為了實現代化企業管理，提高物資的運輸效率，確保企業安全生產，降低管理成本，達到企業與環境和諧發展的目的，依據《重點行業移動源應急管控技術要求》設計出一套軟硬件結合的運輸車輛電子臺賬管理系統。主要由數據管理系統、門禁管理系統、車牌識別系統、圖片抓拍系統、視頻監控系統、不間斷供電系統組成，該平臺將實現車輛、管理部門和監管部門的信息協同無紙化辦公，追求達到車輛現代化、精細化、高效化管理。

二、適用行業

本標準適用于在開展重污染天氣績效分級、實施超低排放改造等工作時，需要加強移動源管理的重點行業企業和礦山、碼頭等重點用車單位。重點行業:鋼鐵、焦化、水泥、氧化鋁、電解鋁、炭素、銅冶煉、鉬冶煉、鉛鋅冶煉、石灰窯、鐵合金、鑄造、再生銅鋁鉛鋅、有色金屬壓延、陶瓷、耐火材料、巖棉、玻璃、磚瓦窯、玻璃鋼、纖維素、建筑防水材料、制藥工業、農藥制造、涂料制造、油墨制造、汽車制造、工程機械制造、工業涂裝、煉油與石油化工、炭黑、煤制氮肥、家具制造、包裝印刷、人造板制造、塑料人造革與合成革制造、橡膠制品制造、皮革制品和制鞋等39個重點行業的運輸管理，擬申報A、B(含B-)級和引領性的企業需滿足本標準要求。

三、系統功能

本運輸車輛電子臺賬系統，由識別抓拍單元對車輛號牌進行識別判斷，第一次來廠車輛應登記所有臺賬信息，再次來廠車輛只需要核驗臺賬基礎信息，登記貨物運輸信息即可，有效提高通行效率，登記完臺賬信息，系統自動完成拍照存儲功能，門禁控制器接收到放行信號，控制門禁道閘放行，車輛進入廠區，視頻監控系統記錄車輛行駛路線視頻傳送給數據管理中心保存，車輛裝卸貨完成，到達門口檢查區域，保安先對車輛進行人工檢查，然后操作系統放行車輛，系統自動對車輛進行拍照存儲，門禁控制器控制到道閘升起，放車輛離廠，每次運輸電子臺賬記錄可通過專門標簽查詢。

運輸車輛也可以提前預登記臺賬基礎信息，等車輛到達門禁系統后，只需要檢查臺賬基礎信息，登記該車運輸貨物信息即可通行。

場內運輸車輛和場內非移動機械電子臺賬設置有專門的臺賬登記標簽和臺賬查詢標簽，方便管理方監管方查詢。

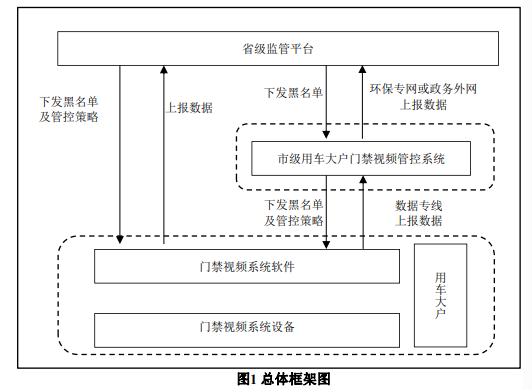

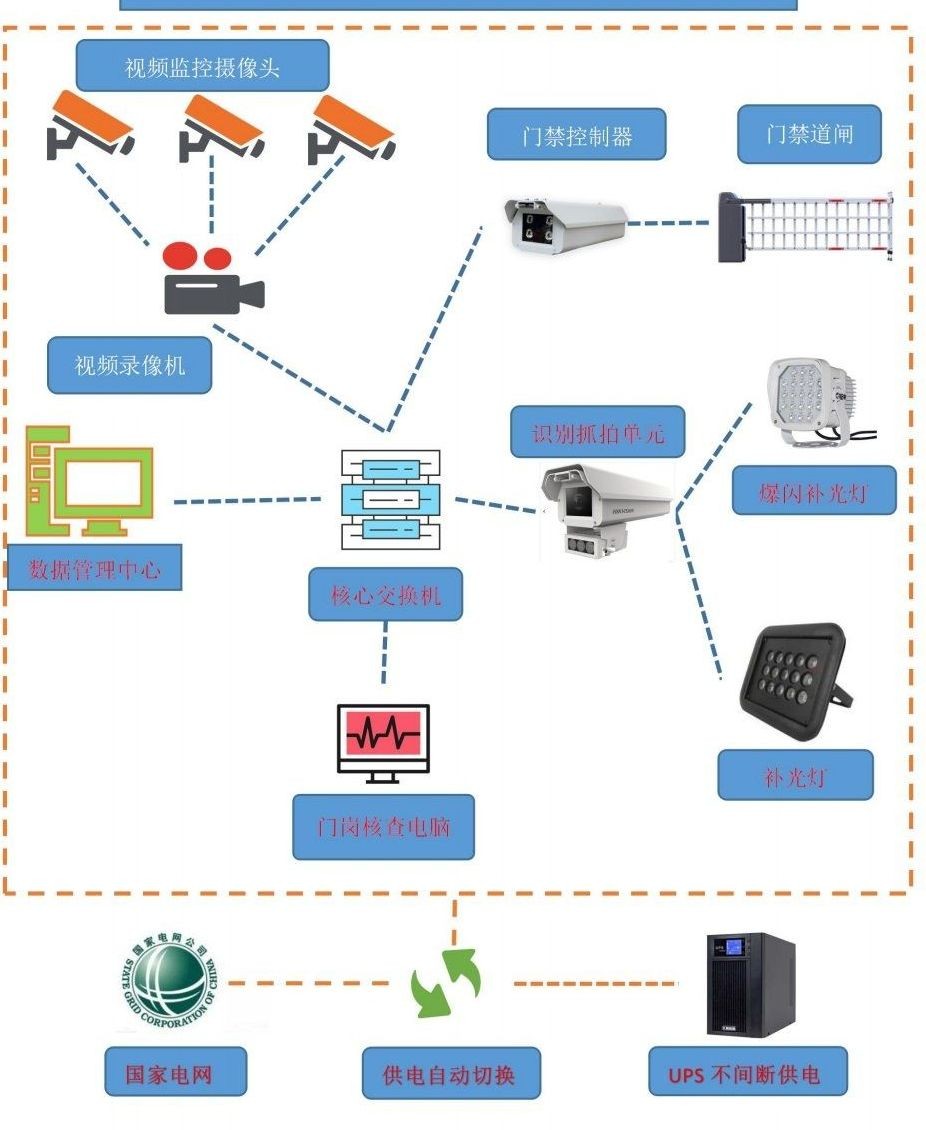

四、系統架構圖

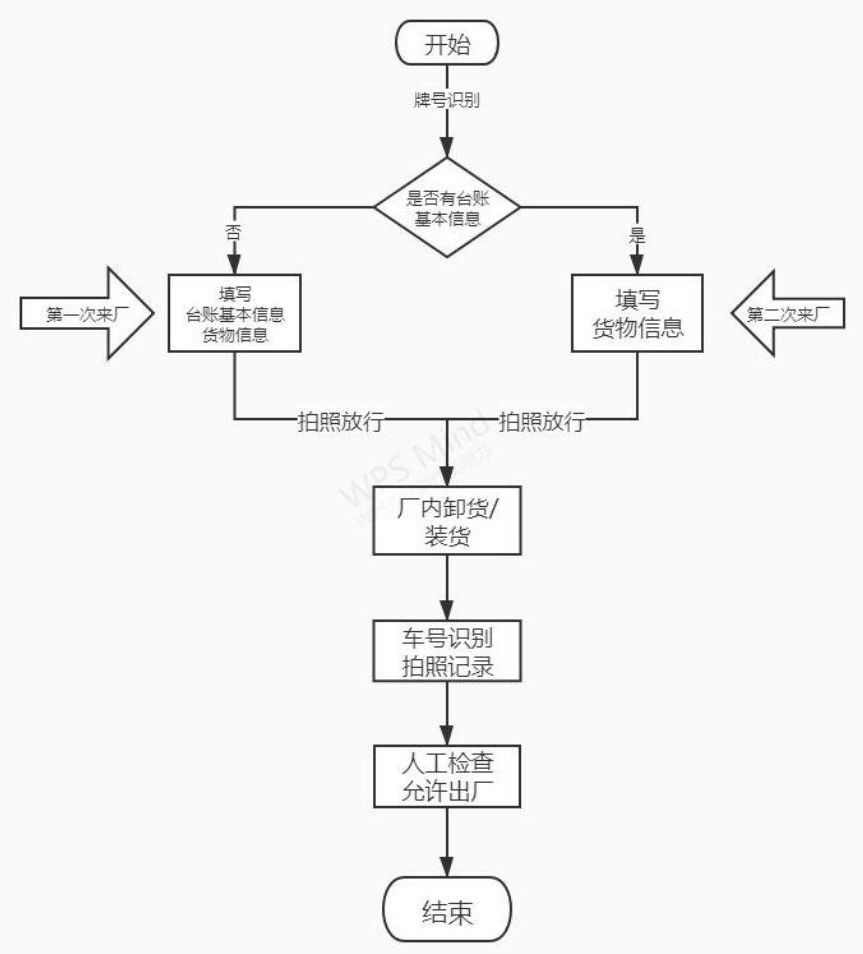

五、運輸車輛臺賬登記流程圖

六、市局環保門禁平臺對接

1、業務功能

企業門禁視頻系統與市級用車大戶門禁視頻管控系統聯網，實現企業進出廠運輸車輛實時監 管功能。 企業門禁視頻系統應具備車輛信息采集、車輛信息校驗、車輛進出管理、信息統計、照片采 集、視頻監控、數據儲存和交換等功能；應采集進出車輛的排放階段、燃料類型、車牌類型、車 牌號、車輛識別代碼（VIN）、發動機號、車隊信息、運輸貨物類型及運輸量、行駛證照片、隨 車清單照片等信息，并建立相應的數據庫。 市級用車大戶門禁視頻管控系統應具備企業信息管理、黑名單和管控策略下發、車輛信息校 驗、違規報警、信息統計分析和評估等功能。 企業門禁視頻系統、市級用車大戶門禁視頻管控系統及相關控制軟件應具備時間同步的功能， 確保系統與北京時間（中國國家標準時間）保持一致。

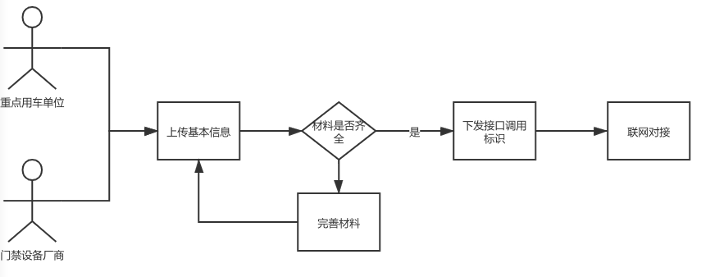

2、對接流程

企業門禁視頻系統與市級用車大戶門禁視頻管控系統聯網，需要向市級用車大戶門禁視頻管 控系統提交門禁設備廠商信息和企業基本信息，門禁設備廠商信息和企業應承諾資料齊全且真實 有效，監管系統下發門禁廠商標識和地市標識碼，企業和門禁設備廠商進行聯網對接。

門禁設備廠商信息包括：企業名稱、統一社會信用代碼、企業法人、企業地址、企業類型、 注冊日期、經營范圍、聯系人、聯系電話、營業執照照片、企業門禁服務合同或相關證明文件。 企業信息包括：企業名稱、統一社會信用代碼、企業地址、行政區劃代碼等信息。

3、管控要求

常規管控狀態下，市級用車大戶門禁視頻管控系統接收企業門禁視頻系統進出廠車輛基本信 息，并對納入黑名單車輛下發到企業進行提示。 重污染應急管控狀態下，市級用車大戶門禁視頻管控系統下發車輛管控策略，并按照預警級 別及企業“一企一策”車輛管控策略，嚴格控制載貨車輛的進出，企業門禁視頻系統對企業進出車 輛進行校驗，對于違規車輛、黑名單車輛道閘鎖定，當人工抬桿放行車輛時，企業門禁視頻系統 發出違規報警，市級用車大戶門禁視頻管控系統接收重污染應急管控狀態下正常進出車輛信息和 違規進出車輛信息及關鍵照片、視頻。

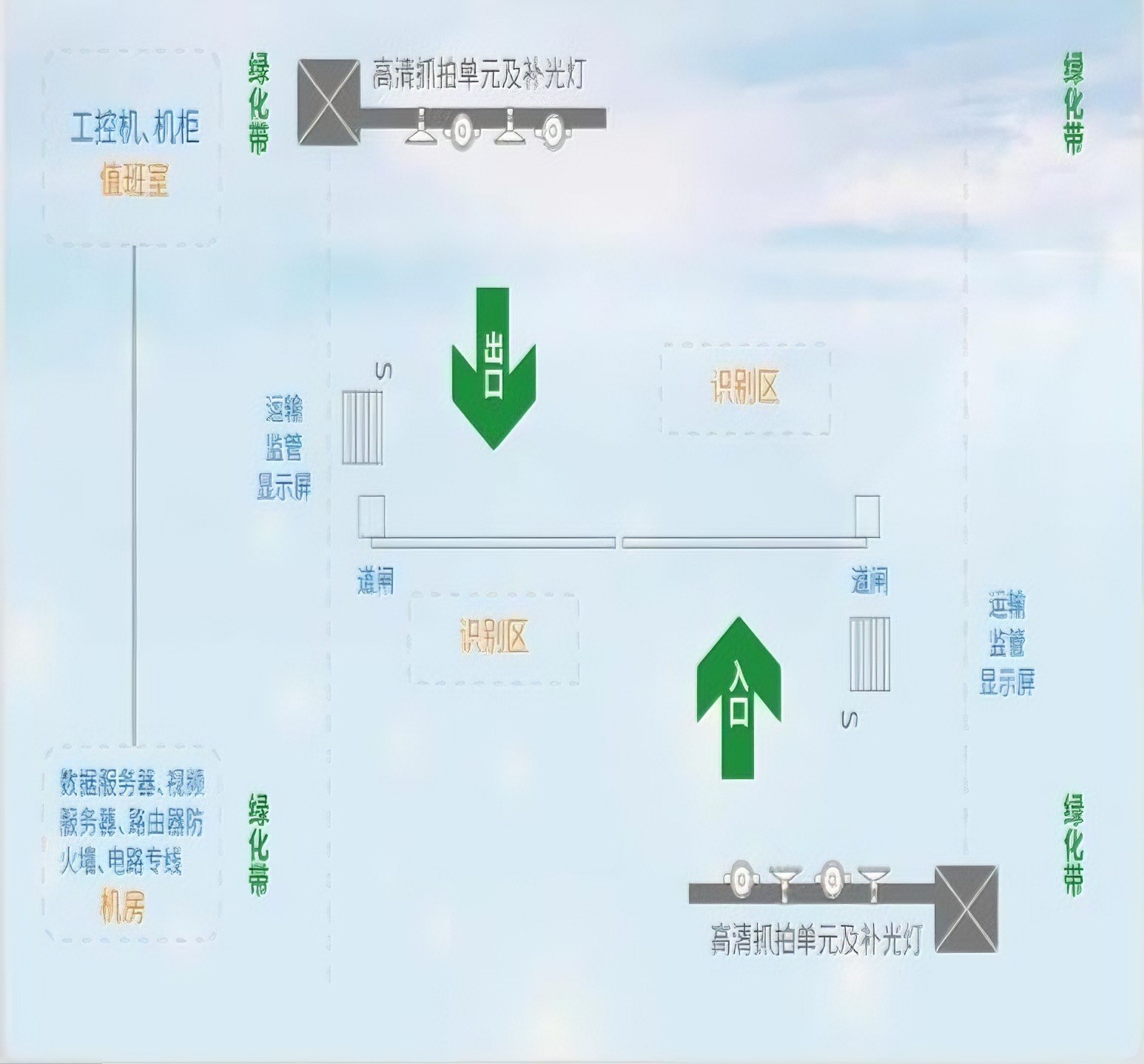

七、施工示意圖

八、硬件設備

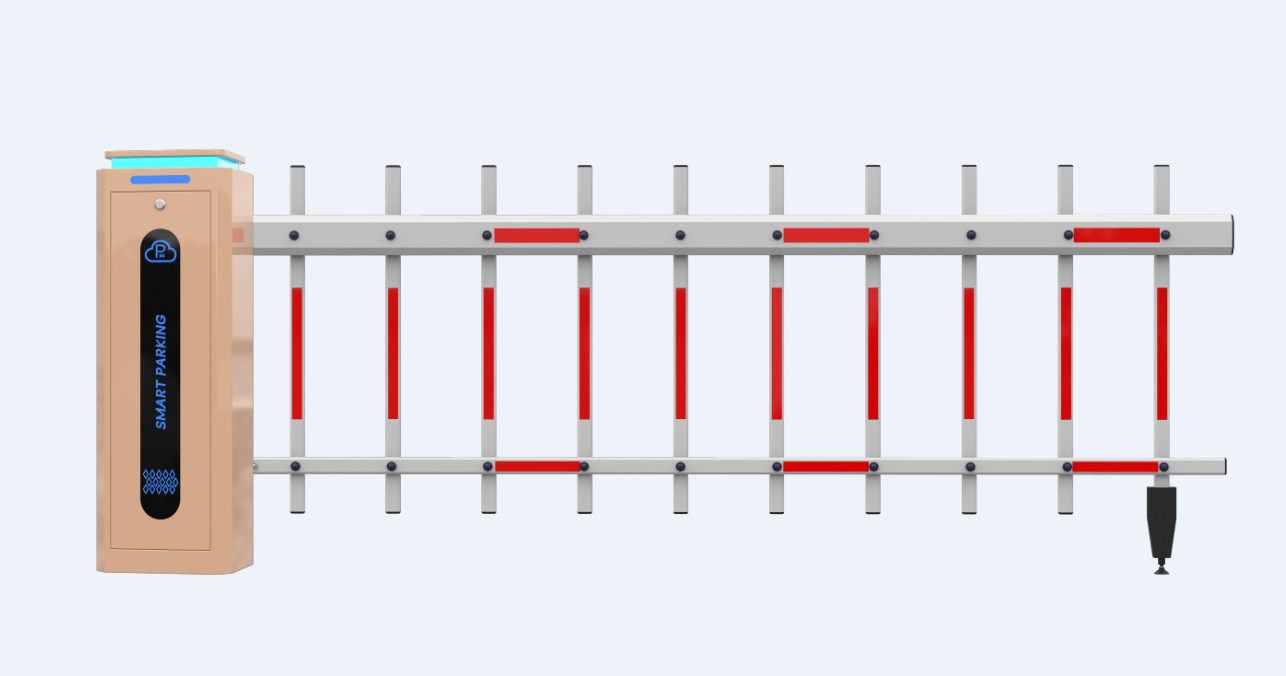

1、門禁道閘、

功能：阻止未登記臺賬信息車輛進出廠區

技術參數：直桿道閘，工作電源：220V±15％ 50／60HZ；電機功率280W；閘桿長度≤6米，起落桿速度：3s～8s，3m柵欄桿運行速度小于3s，4m柵欄桿運行速 度小于 6S；6m柵欄桿運行速度小于 8S；耐電電壓1830V／3.49MA 漏電電流0.13-0.45MA；絕緣電阻＞200MΩ 功率因素 0.86；防護等級：IP54；環境溫度-25℃～＋50℃；

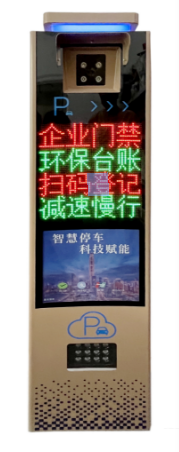

2、車牌識別出入口設備

功能：識別抓拍車牌，輸出車牌號碼、抓拍圖片

技術參數：相機像素 高清500萬像素、相機識別率 99.9%

通訊協議 SDK、ONVIF、HTTP、MQTT、RTSP、TCP/IP、UDP、RS485、NTP

適應車速 0-40公里/小時、識別車牌類型：普通藍牌、黃牌、新能源車牌、教練車、警車、新武警、新使館牌照、喇叭功率 8歐5瓦、LED光 高亮LED、LED可視角度 ±35°X±20°、LED驅動方式 1/16掃描設備工作電壓 220V、補光燈電壓 220V、設備尺寸 360mm*160mm*1430mm

3、信息顯示屏

功能：顯示企業信息，車輛信息、環保信息等

技術參數：立柱高度100cm、屏尺寸1310*880cm、8行16字顯示、可顯示環保所需的信息，過車信息等、帶1路紅綠燈輸出、1路報警警燈輸出、1路背光燈輸出，可實現不同需求定制。

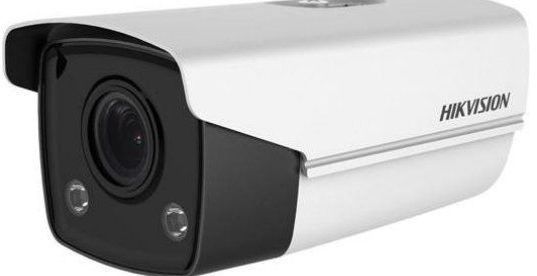

4、監控相機

功能：拍攝視頻畫面

技術參數：400萬全彩高清攝像機；最高分辨率可達1920x1080＠25fps，并可輸出實時圖像；支持GBK字庫，支持更多漢字及生僻字疊加，支持OSD顏色自選；支持3D數字降噪，支持120dB寬動態；Smart偵測：10項行為分析，4項異常檢測，1項識別檢測；Smart編碼：支持低碼率、低延時、ROI感興趣區域增強編碼、支持Smart265編碼，可根據場景情況自適應調整碼率分配，有效節省存儲成本；支持ONVIF（PROFILE S，PROFILE G），ISAPI協議；符合IP67級防塵防水設計，可靠性高；支持10M／100M自適應網口

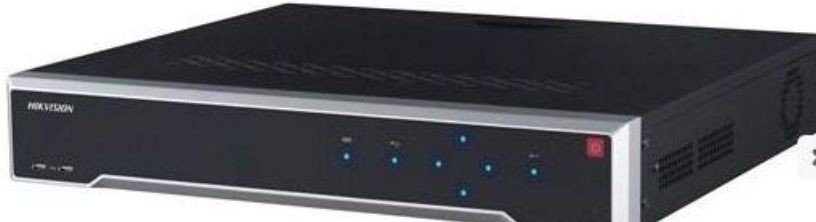

5、視頻錄像存儲設備

功能：錄制存儲錄像資料

技術參數：4盤位置NVR；電源 AC220V，50Hz；功耗≤20W（不含硬盤）；工作溫度-10℃--＋55℃；工作濕度10％--90％；網絡視頻輸入32路；網絡視頻接入帶寬 60Mbps；網絡視頻接入?yún)f(xié)議 HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CA；NON、HUNT、ONVIF（版本支持2.5）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO；HDMI輸出1路，分辨率：1024x768／60Hz，1280x720／60Hz， 1280x1024/60Hz,1600x1200/60Hz,1920x1080/60Hz,2K(2560x1440)/60Hz,   4K（3840x2160）／30Hz；預覽分割1／4／6／8／9／16 畫面，錄像分辨率12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/2CIF/CIF/QCIF ；錄像模式 手動錄像、定時錄像、事件錄像、移動偵測錄像、報警錄像、動測或報警錄像、動測和報警錄像；回放模式 即時回放、常規回放、事件回放、標簽回放、智能回放、視頻摘要回放、分時段回放、外部文件回放；******容量 每個接口支持容量******6TB的硬盤；

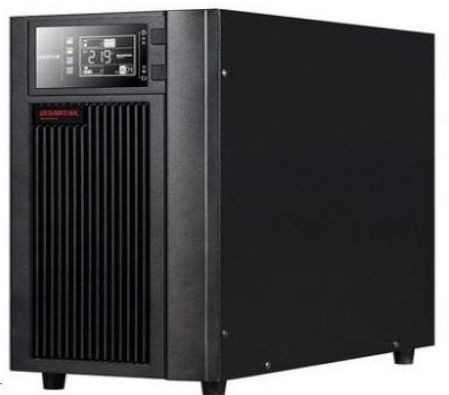

6、UPS

功能：輸出穩定電壓供給設備，停電后為管理系統持續供電

技術參數：容量6000VA 5400W；輸入電壓 AC 120-275V 40-70Hz 單相二線＋接地；輸入公因：≥0.99；效率 市電模式＞94％，ECO模式＞98％；輸出精度±1％；輸出波形 純凈正弦輸出；環境溫度0°～45°；電池形式外置；（供參考，根據續航需求定制）

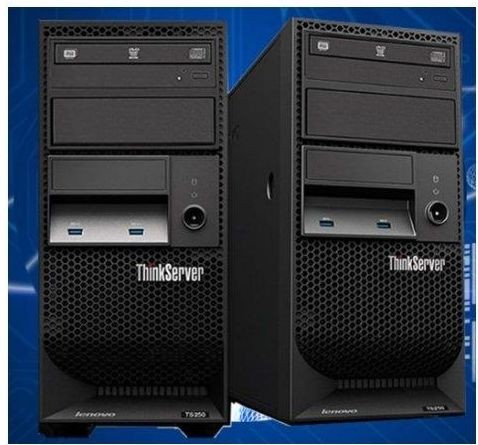

7、數據服務器

功能：存儲車輛電子臺賬數據

技術參數：16G內存，I7處理器、256G+2*1T SATA硬盤，2G獨立顯卡，系統 win10 SQLSever2008R2；輸入電壓 AC 120-275V 40-70Hz；工作溫度0°～45°；7x24小時開機，通電自動啟動；

8、輔助線材、安裝立桿、千兆交換機、光纖收發器、高拍儀

線材：電源線60227IEC53（RVV）-300／500V 2x1.5 GB5023.5-2008；

網線：UTP CAT6 0.57BC YD／T 1019-2013

高拍儀：具備二次開發功能，可清楚識別行駛證照片。

9、方案作為參考，實際使用設備以考察完現場后作出的設備清單為準

九、軟件功能

1、臺賬登記

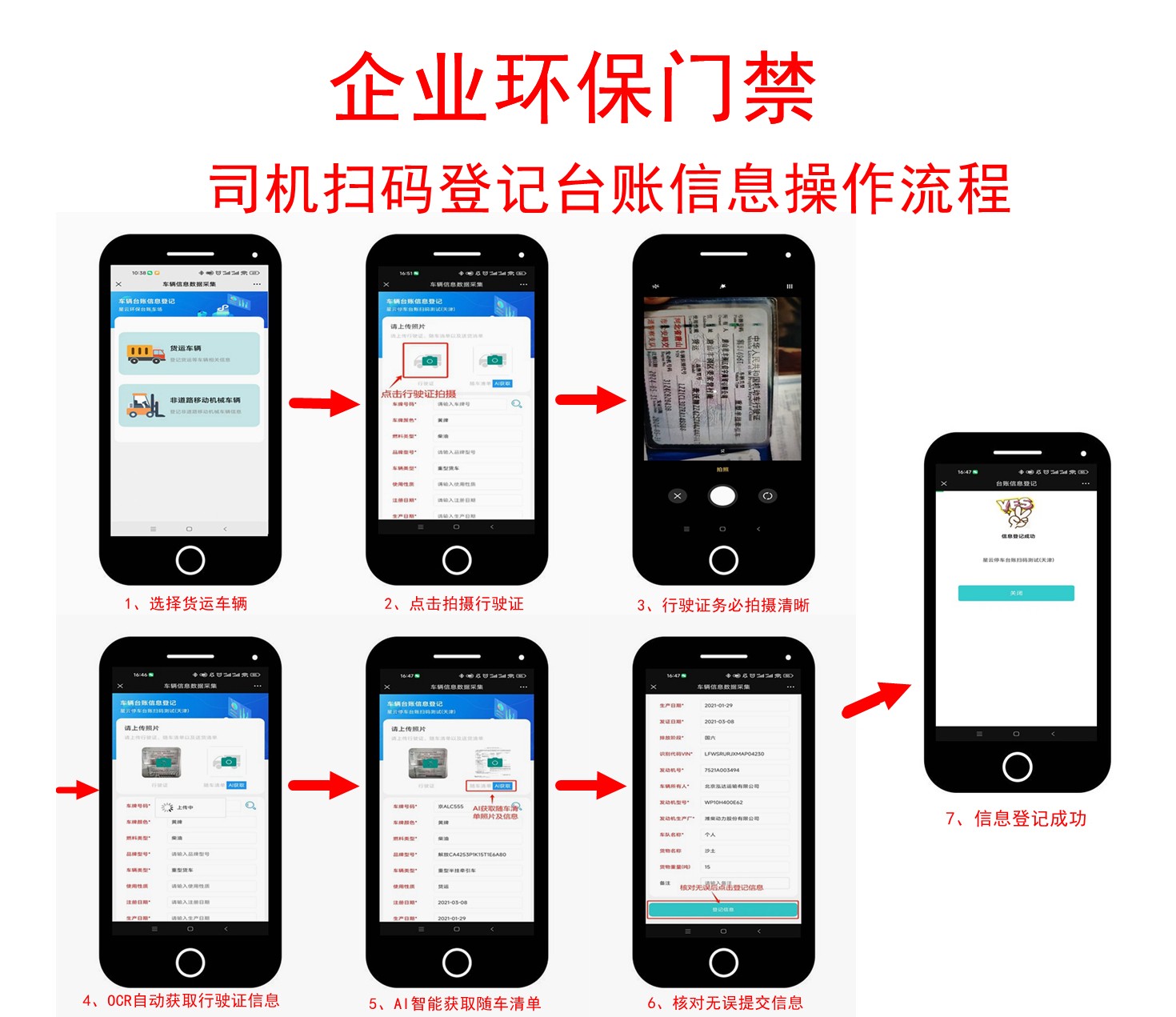

1.1、小程序掃碼錄入臺賬信息

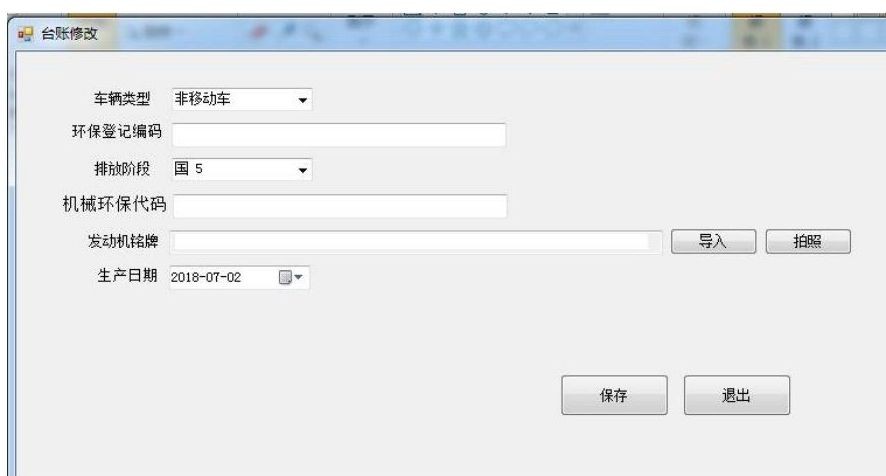

1.2、場內運輸車輛臺賬登記

1.3、場內非道路移動機械臺賬登記

2、車輛臺賬數據查詢

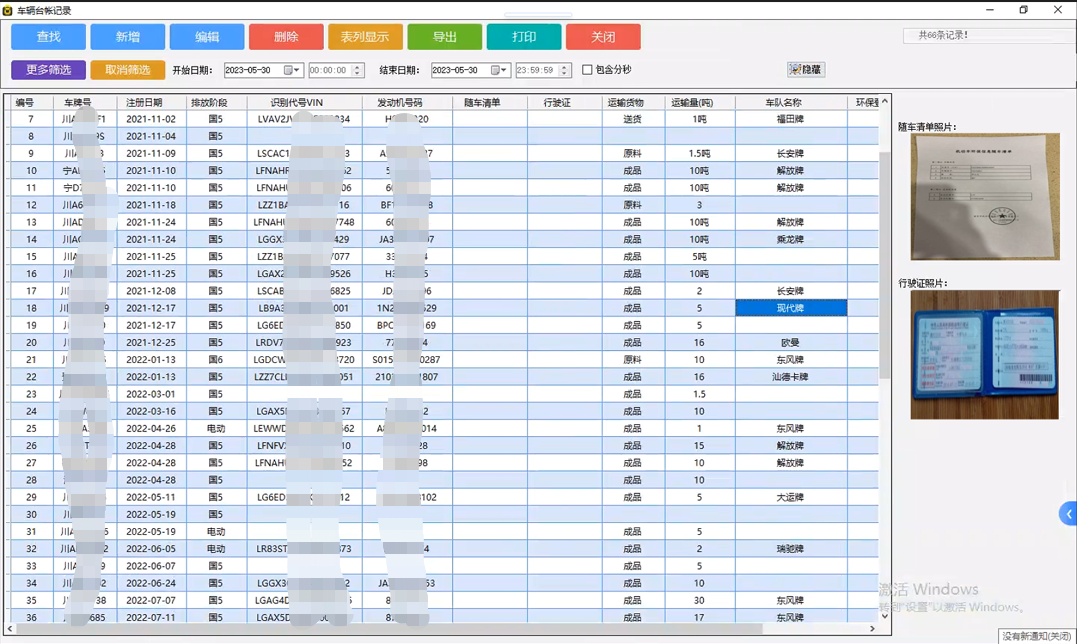

2.1、運輸車輛臺賬查詢

2.2、場內運輸車輛臺賬、場內非道路移動機械臺賬查詢

   2.3、已入場運輸車輛臺賬信息查詢

3、軟件數據備份

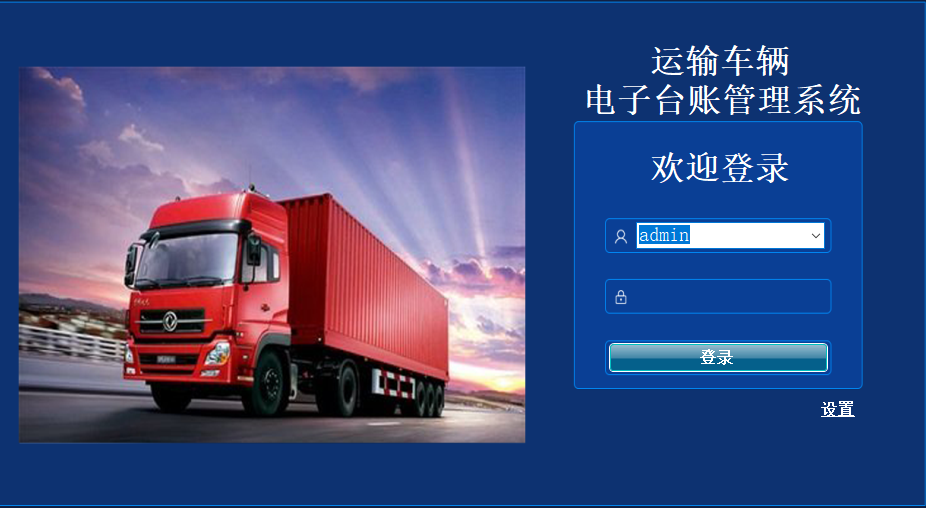

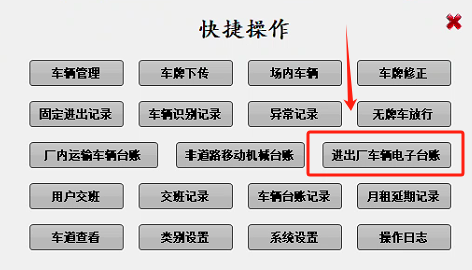

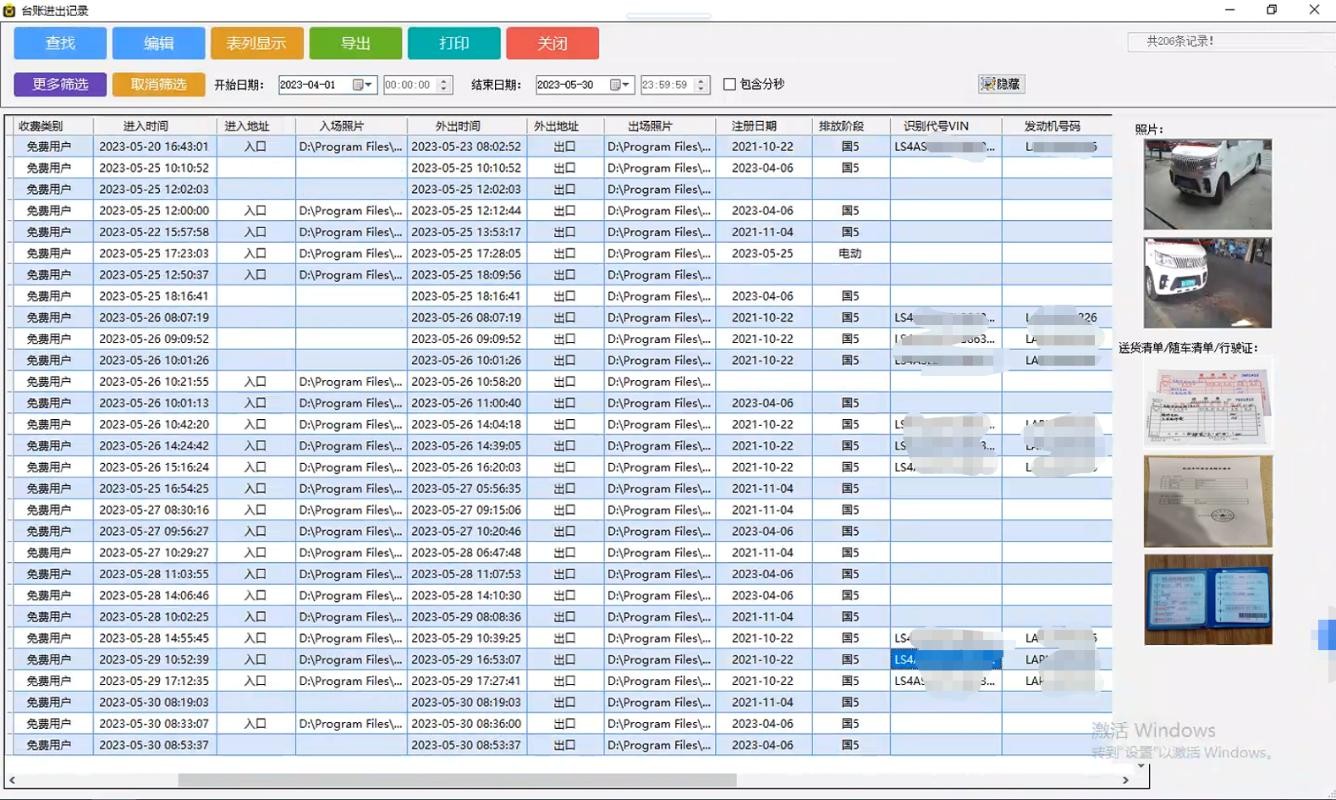

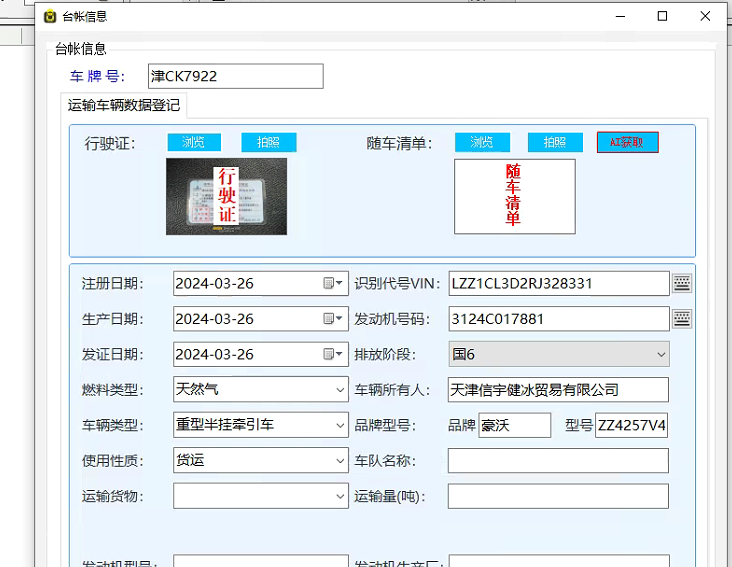

4、軟件界面

5、部分項目案例
